Usměrňovací dioda 60UP30 pro svářečku MIG/MAG/MMA 30–250 A — GEKO
Usměrňovací dioda 60UP30 je originální náhradní díl GEKO pro svářečky MIG/MAG/MMA s rozsahem svařovacího proudu 30–250 A. Odpovídá součástce FFA60UP30DN (ultrarychlá dvojitá dioda, pouzdro TO-3P), určené přímo do spínaných zdrojů svářeček. Vhodná pro servisní opravy a výměnu poškozených diod v usměrňovacím obvodu.
- Max. závěrné napětí 300 V — spolehlivá ochrana obvodu i při napěťových špičkách.
- Proud 2×30 A (celkem 60 A) — dvojitá konfigurace se společnou katodou, kompaktní řešení pro výkonové obvody.
- Čas zpětného zotavení 55 ns — ultrarychlá dioda minimalizuje ztráty ve spínaném zdroji svářečky.
- Pouzdro TO-3P, montáž THT — standardní průchozí otvor, snadná výměna bez speciálního nářadí.
- Kompatibilita MIG/MAG/MMA 30–250 A — přímý náhradní díl pro svářečky GEKO v tomto rozsahu.
Naše online podpora je tu pro Vás
🛒 Ověřeno zákazníky
Usměrňovací dioda 60UP30 je originální náhradní díl značky GEKO určený pro svářečky MIG/MAG/MMA s rozsahem svařovacího proudu 30–250 A, který odpovídá ultrarychlé dvojité diodě FFA60UP30DN v pouzdru TO-3P a umožňuje servisní výměnu poškozeného usměrňovacího prvku ve spínaném zdroji svářečky. Díl je určen pro elektrotechniky, servisní techniky a svářečské dílny, které provádějí opravu svářeček na součástkové úrovni.
🎯 Klíčová fakta
- Typ: ultrarychlá dvojitá usměrňovací dioda, konfigurace se společnou katodou (FFA60UP30DN)
- Parametry: 300 V / 2×30 A (60 A celkem), impulsní proud 300 A, trr 55 ns
- Pouzdro TO-3P, montáž THT (průchozí otvor) — standardní výměna na DPS
- Kompatibilita: svářečky GEKO MIG/MAG/MMA v rozsahu svařovacího proudu 30–250 A
- Balení obsahuje 1 kus diody připravené k montáži

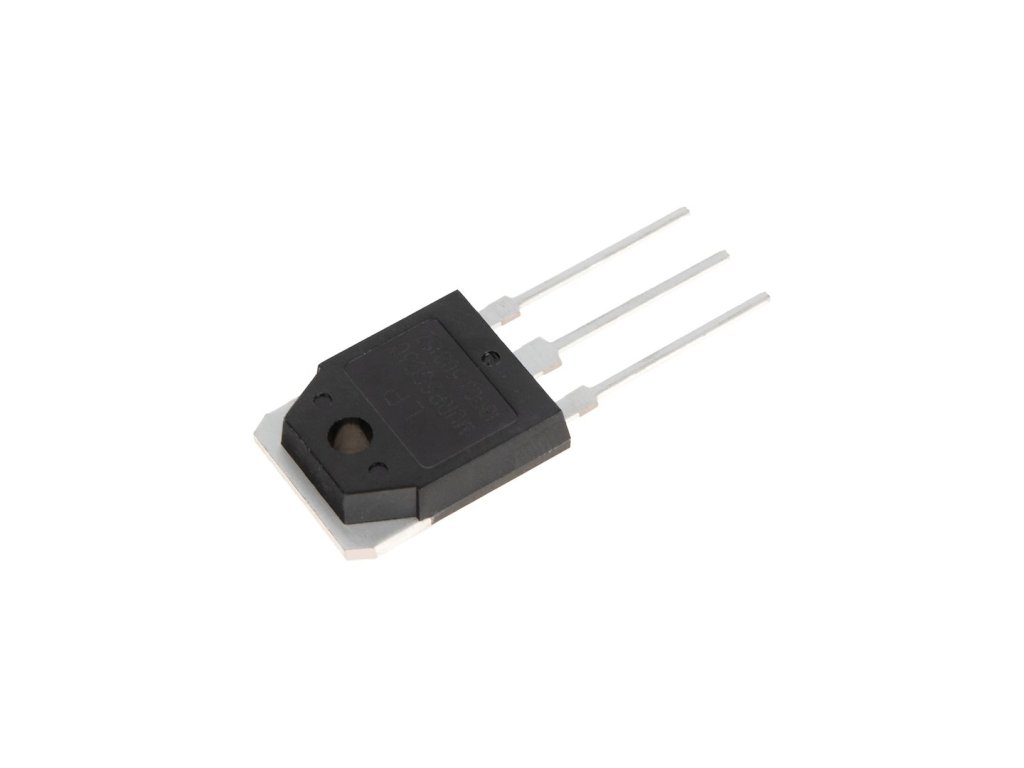

Dioda 60UP30 — pouzdro TO-3P
Ultrarychlá dvojitá dioda v robustním pouzdru TO-3P, určená pro montáž THT přímo do usměrňovacího obvodu svářečky.
⚙️ Klíčové přednosti dílu
- Max. závěrné napětí 300 V — dostatečná napěťová rezerva pro spínané zdroje svářeček, chrání obvod před průrazem při napěťových špičkách.
- Jmenovitý proud 2×30 A (celkem 60 A) — dvojitá konfigurace se společnou katodou snižuje počet součástek při zachování plného výkonu usměrňovacího můstku.
- Impulsní proud 300 A (Ifsm) — dioda odolá krátkodobým proudovým špičkám při startu svářečky bez poškození.
- Čas zpětného zotavení 55 ns (trr) — ultrarychlé přepínání minimalizuje tepelné ztráty a rušení ve spínaném zdroji při vysokých frekvencích.
- Max. propustné napětí VF 1,5 V při 25 °C — nízký úbytek napětí snižuje ztrátový výkon a zahřívání diody při provozu.
- Pouzdro TO-3P, montáž THT — standardizované pouzdro umožňuje přímou náhradu bez úpravy desky plošných spojů.
🎯 Typická použití a situace, kdy díl potřebujete
- Servisní oprava svářečky MIG/MAG po přepálení diody — nejčastější příčina poruchy; výměna diody obnoví plnou funkci svářečky bez nutnosti nákupu nového stroje.
- Preventivní výměna v rámci periodické údržby — svářečské dílny s vysokým vytížením strojů vyměňují usměrňovací diody preventivně spolu s kondenzátory.
- Oprava svářečky MMA po přetížení nebo zkratu — přetěžovací impuls při svařování silných elektrod může diodu zničit; díl 60UP30 je přímou náhradou.
- Servisní střediska nářadí a elektrotechnické dílny drží díl na skladě jako spotřební součástku pro opravy více modelů svářeček GEKO.
- Kutilové opravující vlastní svářečku — při diagnostice přepáleného usměrňovacího obvodu multimetrem; výměna zvládnutelná s běžnou páječkou a servisním nářadím.
📋 Technické parametry
| Označení součástky | 60UP30 (FFA60UP30DN) |
| Typ diody | Ultrarychlá dvojitá usměrňovací dioda |
| Konfigurace | Dvojitá, společná katoda |
| Max. závěrné napětí | 300 V |
| Jmenovitý proud (každý kanál) | 30 A (celkem 2×30 A = 60 A) |
| Impulsní proud (Ifsm) | 300 A |
| Max. propustné napětí (VF) | 1,5 V (při TC = 25 °C) |
| Čas zpětného zotavení (trr) | 55 ns |
| Pouzdro | TO-3P (THT, průchozí otvor) |
| Kompatibilita | Svářečky GEKO MIG/MAG/MMA 30–250 A |
| Počet kusů v balení | 1 ks |
| EAN | 5903418304126 |
✔️ Obsah balení
- 1× usměrňovací dioda 60UP30 (FFA60UP30DN), pouzdro TO-3P
❓ Často kladené dotazy
Poškozená usměrňovací dioda se nejčastěji projeví tím, že svářečka nespustí svařovací oblouk, přestože napájení funguje, nebo se zkratuje pojistka. Přesnou diagnostiku provedete multimetrem v režimu měření diody: funkční dioda propouští v propustném směru (hodnota kolem 0,5–1,5 V), v závěrném směru by měl přístroj zobrazit přetečení (OL). Přepálená dioda vykazuje zkrat v obou směrech nebo přerušení (OL v obou).
Dioda 60UP30 je určena pro svářečky GEKO MIG/MAG/MMA s rozsahem svařovacího proudu 30–250 A. Před objednáním ověřte servisní schéma nebo typový štítek svářečky, zda je v daném modelu použit typ 60UP30 nebo ekvivalentní FFA60UP30DN — označení na stávající součástce je nejspolehlivější identifikátor.
Technicky lze jako náhradu použít ekvivalentní součástku s parametry 300 V / 30 A na kanál, pouzdrem TO-3P a dobou zpětného zotavení do 55 ns — například přímo FFA60UP30DN od ON Semiconductor. Jiné typy s odlišným pouzdrem nebo pomalejší dobou zotavení nejsou vhodnou záměnou, protože mohou způsobit přehřívání nebo výpadky ve spínaném zdroji svářečky.
Ano, při montáži diody TO-3P na chladič svářečky je nezbytné nanést tenkou vrstvu teplovodivé pasty na kontaktní plochu pouzdra. Bez pasty vzniká tepelný odpor na rozhraní diody a chladiče, který výrazně zkracuje životnost součástky. Diodu dotáhněte na chladič dle momentu specifikovaného v servisní dokumentaci svářečky — příliš silné dotažení může pouzdro TO-3P mechanicky poškodit.
Čas zpětného zotavení (trr) 55 ns říká, jak rychle dioda přestane vést proud po přepnutí do závěrného směru. Ve spínaném zdroji svářečky, kde tranzistory přepínají na frekvenci desítek kHz, způsobuje pomalá dioda nadměrné tepelné ztráty a elektromagnetické rušení. Hodnota 55 ns je v kategorii ultrarychlých diod a zaručuje správnou funkci i v moderních IGBT invertorových svářečkách.
Po výměně nejprve proveďte zkoušku bez zatížení — zapněte svářečku a změřte výstupní napětí naprázdno. Správná hodnota závisí na modelu svářečky (obvykle 20–80 V DC), ověřte ji v servisní dokumentaci. Poté zkuste krátce zasvařovat na nízký proud a zkontrolujte, zda oblouk hoří stabilně a nedochází k přehřívání chladiče v okolí diody.
