Zástrčka přívěsného vozíku typ „S" 7PIN 24V – GEKO
Zástrčka typu S 7PIN 24V od GEKO je samčí konektor určený pro elektrické připojení přívěsů, návěsů a nákladních vozidel s instalací 24 V. Splňuje standard používaný v těžké dopravě a zajišťuje spolehlivý přenos signálů pro světla a přídavné elektrické funkce přívěsu.
- Napětí 24 V — určeno výhradně pro instalace nákladních vozidel, návěsů a přívěsů.
- 7 pracovních kontaktů (7PIN) — přenáší všechny standardní signály osvětlení i přídavných funkcí.
- Standard typ S — plná kompatibilita s normou pro těžkou dopravu.
- Samčí zástrčka (vtyk) — přímé spojení s odpovídající zásuvkou na vozidle nebo přívěsu.
- Černá odolná skříň — konstrukčně připravena pro náročný provoz v silniční dopravě.
Naše online podpora je tu pro Vás
🛒 Ověřeno zákazníky
Zástrčka GEKO typ S 7PIN 24V je samčí elektrický konektor pro profesionály v silniční dopravě, který spolehlivě propojuje přívěsy a návěsy s nákladními vozidly vybavených instalací 24 V. Konstrukce odpovídá standardu těžké dopravy a umožňuje přenos signálů pro všechny standardní funkce osvětlení a přídavnou elektroinstalaci přívěsu. Sedm robustních pracovních kontaktů zajišťuje bezpečné a stabilní spojení i při dlouhodobém provozu.
🎯 Klíčová fakta
- Typ konektoru: samčí zástrčka (vtyk), standard typ S
- Počet kontaktů: 7PIN — pokrývá veškeré standardní signály osvětlení přívěsu
- Pracovní napětí: 24 V — určeno pro nákladní vozidla, návěsy a přívěsy
- Barva skříně: černá, materiál odolný pro náročný provoz
- Plná kompatibilita se standardem těžké dopravy typ S

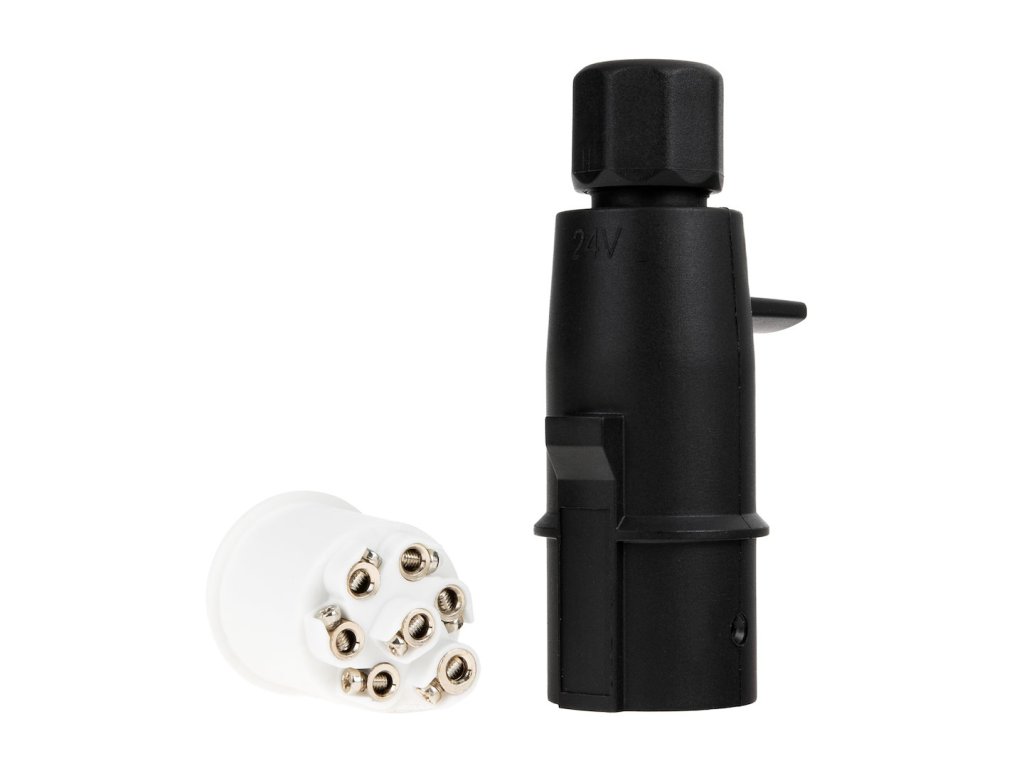

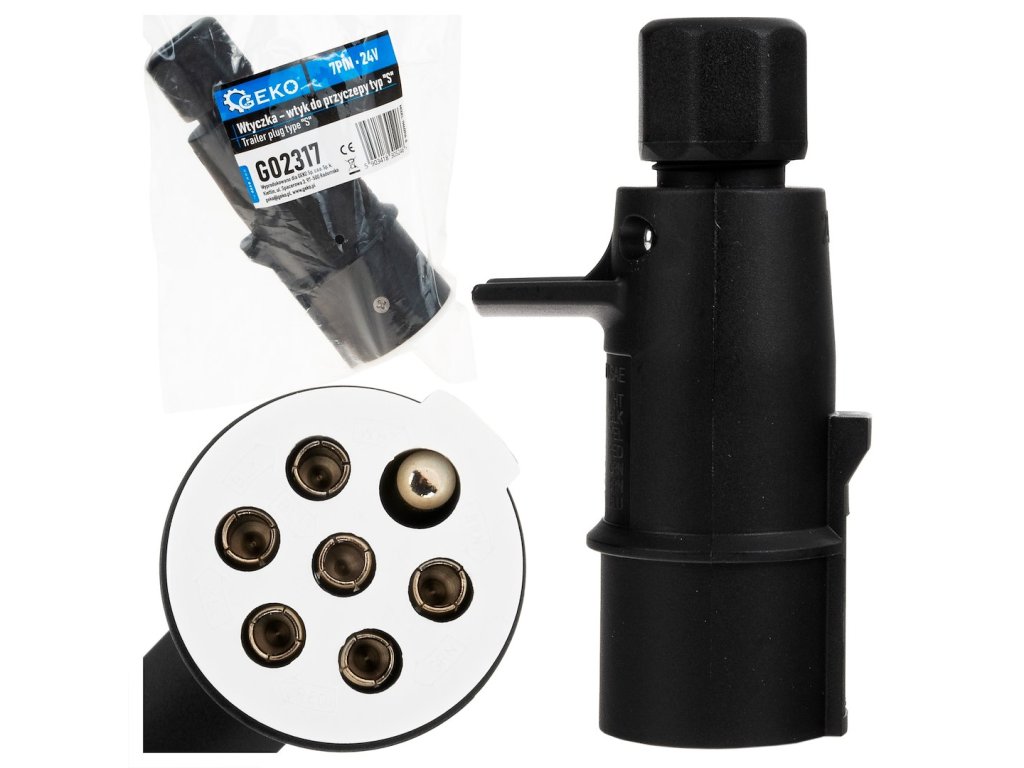

Celkový pohled
Zástrčka typ S 7PIN 24V s odolnou černou skříní pro nákladní dopravu.

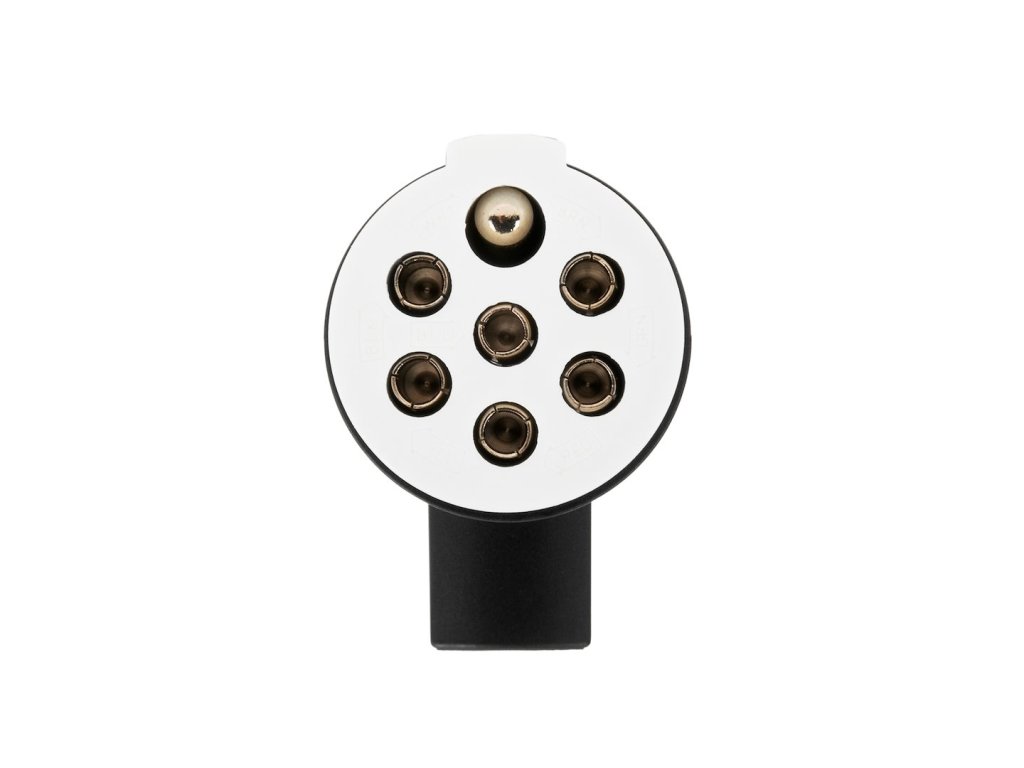

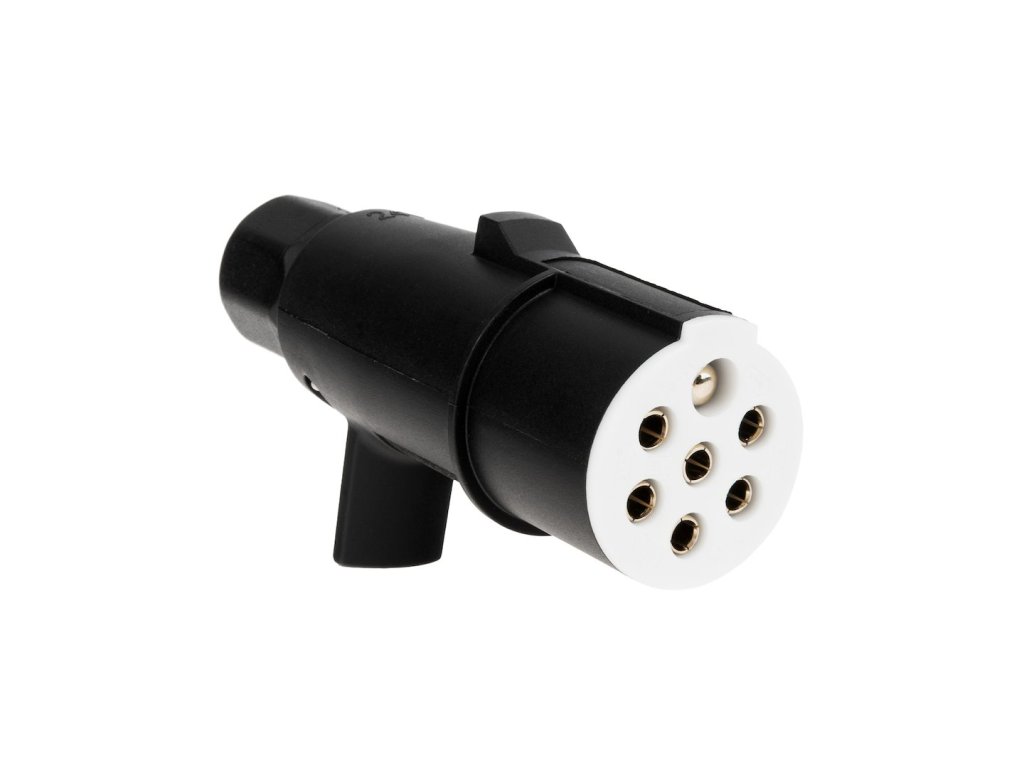

Detail kontaktů
Sedm robustních pracovních kontaktů zajišťuje spolehlivý přenos všech elektrických signálů.

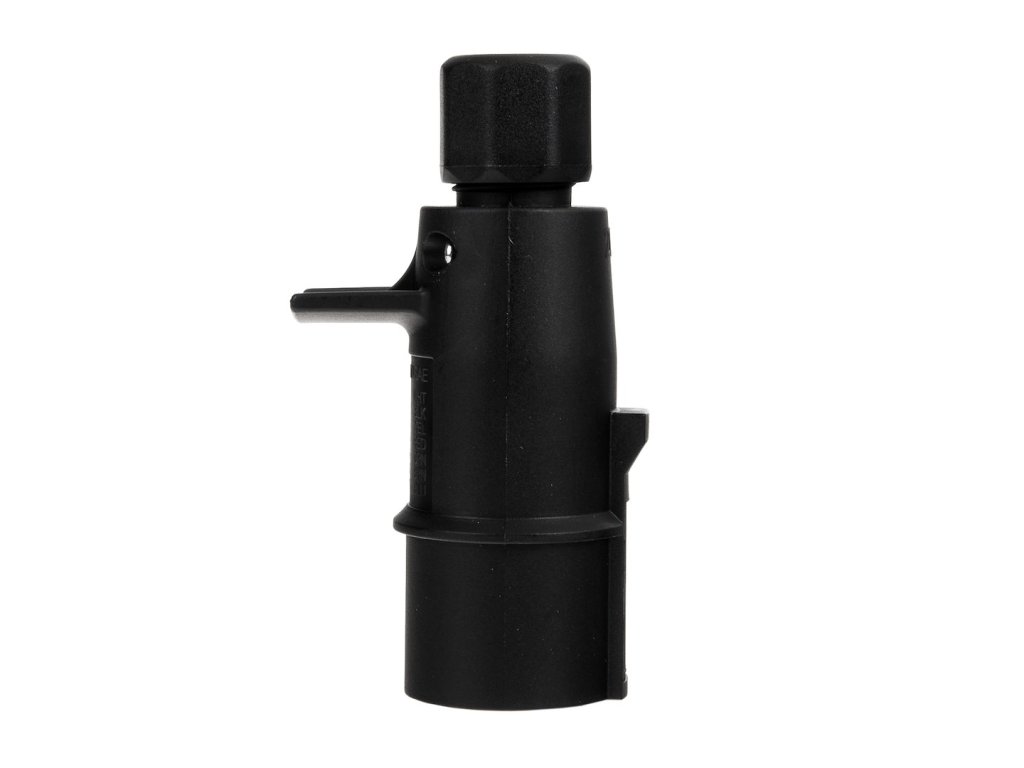

Odolná skříň
Pevná konstrukční skříň chrání kontakty před mechanickým poškozením i vibracemi za jízdy.
🔧 Klíčové přednosti zástrčky GEKO 7PIN 24V
- Standard typ S, 24 V — plná kompatibilita s elektroinstalací nákladních vozidel a návěsů v evropské silniční dopravě.
- 7 pracovních kontaktů — pokrývá kompletní sadu signálů: brzdová světla, obrysová světla, směrovky, zpátečka i přídavné funkce.
- Samčí zástrčka (vtyk) — přímé a bezpečné spojení s odpovídající zásuvkou na přívěsu nebo táhle vozidla.
- Odolná černá skříň — konstrukčně navržena pro opakované připojování a provoz v náročných podmínkách silniční dopravy.
- Systém pevného uchycení vodičů — umožňuje trvalé a spolehlivé zapojení kabeláže přívěsové elektroinstalace.
🎯 Typické použití
- Nákladní vozidla a návěsy — standardní připojení přívěsové elektroinstalace 24 V u kamionů a souprav.
- Zemědělské a stavební přívěsy — propojení světelné signalizace přívěsů pracovních strojů napájených 24 V.
- Opravy a údržba vozového parku — náhrada poškozené zástrčky bez nutnosti výměny celého kabelového svazku.
- Autodílny a servisní střediska — udržování zásoby kompatibilních konektorů pro rychlé opravy vozidel těžké dopravy.
- Přestavby a výstavba přívěsů — montáž nové elektroinstalace přívěsu od základu podle standardu typ S.
⚙️ Technické parametry
| Typ produktu | Zástrčka (vtyk) přívěsového vozíku |
| Standard konektoru | Typ S |
| Počet kontaktů | 7 PIN |
| Pracovní napětí | 24 V |
| Typ zástrčky | Samčí (vtyk) |
| Barva | Černá |
| Použití | Instalace přívěsů a návěsů 24 V, nákladní vozidla |
| Značka | GEKO |

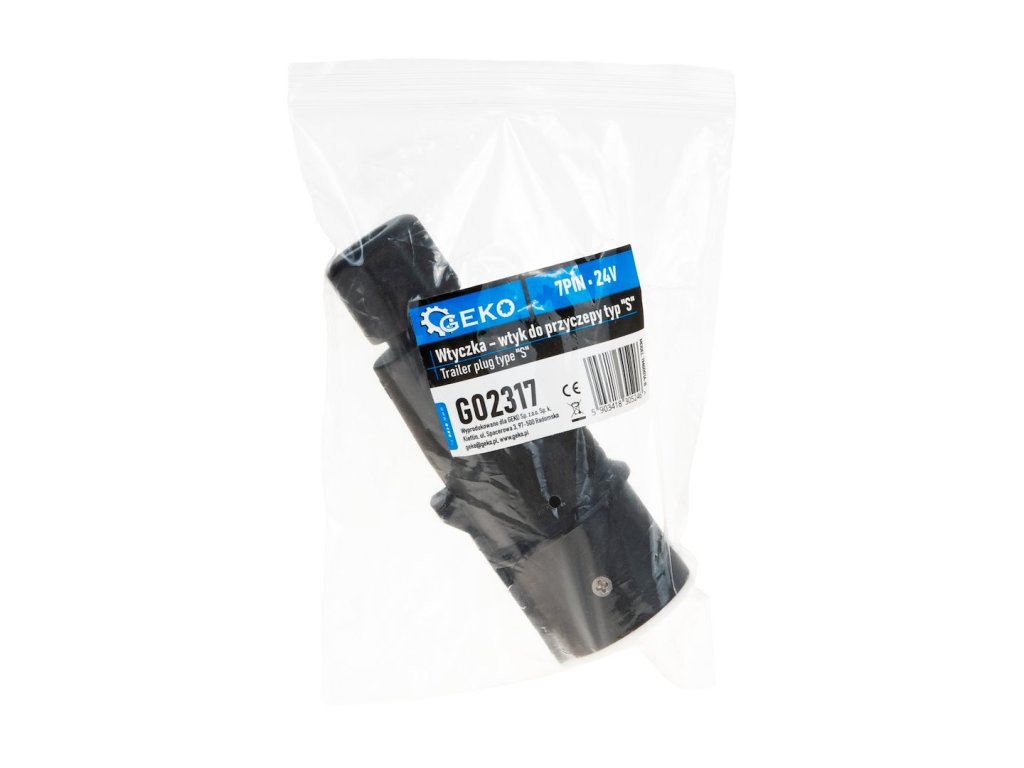

📋 Obsah balení
- 1× zástrčka přívěsového vozíku typ S, 7PIN, 24 V (samčí vtyk)
❓ Často kladené dotazy
Zástrčka typ S je 7kolíkový konektor pro instalace 24 V, používaný výhradně v těžké silniční dopravě (kamiony, návěsy). Zástrčka 7PIN 12V je určena pro osobní automobily a lehké přívěsy. Standard 13PIN pak přidává dalších 6 kontaktů pro rozšířené funkce (mlhovka, ABS, napájení chladičky) — typ S tyto kontakty nemá. Záměna standardů nebo napětí může způsobit poruchu elektroinstalace.
Ano, zástrčka odpovídá standardu typ S používanému v evropské těžké dopravě, který vychází z normy pro 7kolíkové konektory 24 V. Je kompatibilní s odpovídajícími zásuvkami na tahačích a přívěsech splňujících tento standard.
Každý z 7 kontaktů zástrčky má přiřazenou standardizovanou funkci (např. kontakt 1 – světla levé strany, kontakt 4 brzdová světla, kontakt 7 – zpětný manévr). Doporučujeme řídit se schématem zapojení ISO pro 7PIN 24V konektor typ S a vodiče upevnit pomocí integrovaného systému uchycení v těle zástrčky. Při montáži dodržujte správné průřezy vodičů.
Ne. Zástrčka 24V typ S je určena výhradně pro vozidla s napájením 24 V, tedy nákladní automobily a soupravy. Osobní automobily a lehké přívěsy pracují se systémem 12 V a vyžadují jiný konektor (typ N nebo typ 7PIN 12V). Použití 24V zástrčky v 12V systému nebo naopak hrozí poškozením elektroinstalace.
Před výměnou ověřte napětí instalace vozidla (24 V), počet kontaktů stávajícího konektoru (7PIN) a standard zástrčky (typ S). Zkontrolujte také stav vodičů v kabelovém svazku — pokud jsou poškozeny izolace nebo korozi postižené kontakty, vyměňte i příslušné vodiče. Po montáži nové zástrčky otestujte funkci všech světel přívěsu.
Zástrčka má odolnou skříň konstruovanou pro provoz v nákladní dopravě, kde je vystavena vibracím, prachu a vlhkosti za jízdy. Vstupní data výrobce nespecifikují konkrétní stupeň krytí IP — pro aplikace s trvalou expozicí vodě doporučujeme ověřit technický list přímo u výrobce GEKO.
📞 Nevíte si rady? Ozvěte se – rádi vám poradíme! 😊
| Kategorie: | Auto-Moto |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5903418305246 |
| Záruka: | 24 měsíců |
| Dodavatel: | GEKO |
| Hmotnost: | 0.040 kg |
