Automatický přepínač sítě ATS pro agregáty Kraft&Dele KD198-ATS
Automatický přepínač sítě Kraft&Dele KD198-ATS zajišťuje plně bezobslužné přepínání mezi síťovým napájením a agregátem — při výpadku proudu sám spustí generátor a přepne zátěž, po obnovení sítě vše vrátí do původního stavu. Podporuje jednofázové napájení AC 220 V i třífázové AC 380 V, krytí IP41 a pracovní rozsah teplot –20 °C až +50 °C.
- ⚡ Automatické spuštění agregátu – při výpadku sítě okamžitě startuje generátor bez zásahu obsluhy
- 🔄 Přepínání sítě i generátoru – plynulý přechod 230 V / 400 V, jednofázový i třífázový provoz
- 💡 3 LED indikátory – přehledná signalizace stavu SÍŤ / ZÁTĚŽ / GENERÁTOR
- 🔌 5pinový řídicí konektor – ovládání startéru, palivového elektroventilu i nabíjení akumulátoru
- 🔒 Zámek na klíček + nouzové tlačítko STOP – zabezpečený přístup a okamžité nouzové vypnutí
Naše online podpora je tu pro Vás
🛒 Ověřeno zákazníky
Automatický přepínač sítě ATS — žádný výpadek vás nepřekvapí
Kraft&Dele KD198-ATS je profesionální automatický přepínač záložního napájení (ATS), navržený přímo pro spolupráci s benzínovými a dieselovými agregáty. Jakmile dojde k výpadku sítě, přístroj automaticky spustí generátor, počká na stabilizaci napětí a přepne veškerou zátěž na záložní zdroj. Po obnovení síťového napájení provede přepnutí zpět a agregát sám vypne — vše bez jediného zásahu obsluhy. Přístroj zvládá jak jednofázové napájení 220 V, tak třífázové 380 V a je vybaven robustní skříní s krytím IP41.

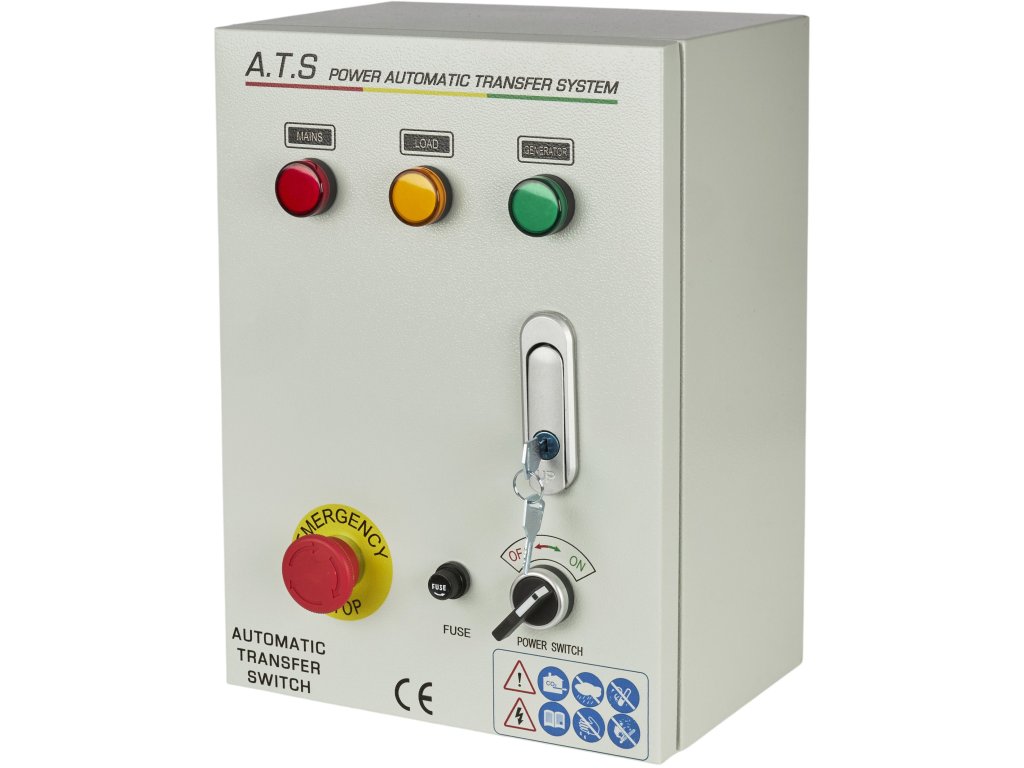

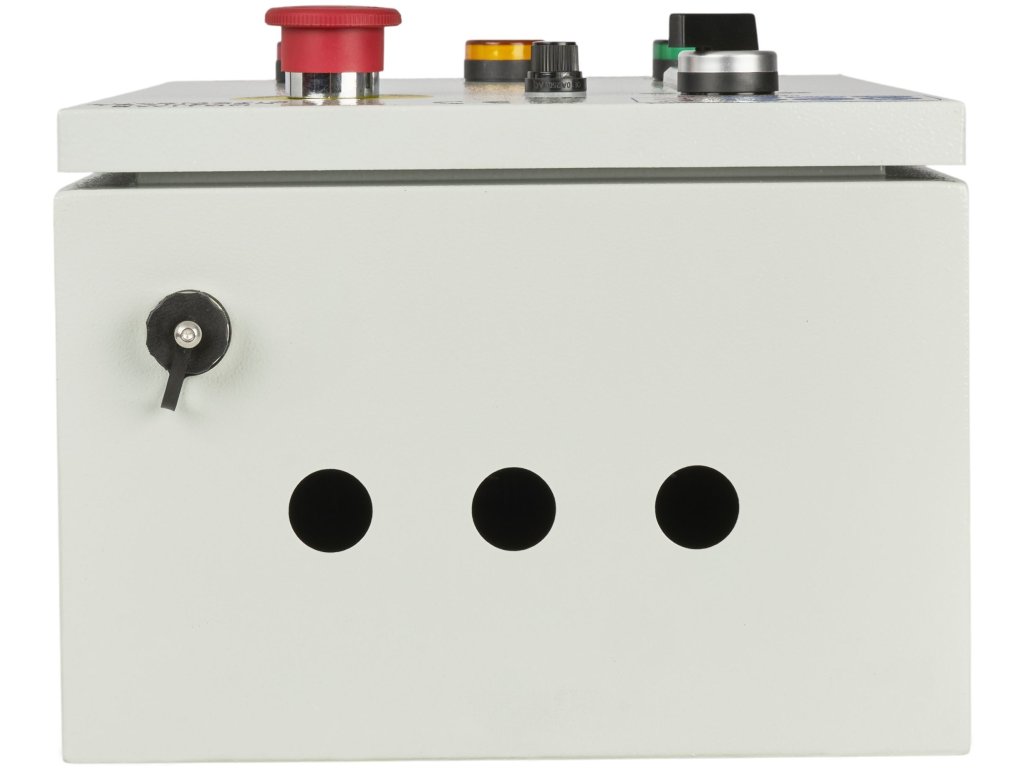

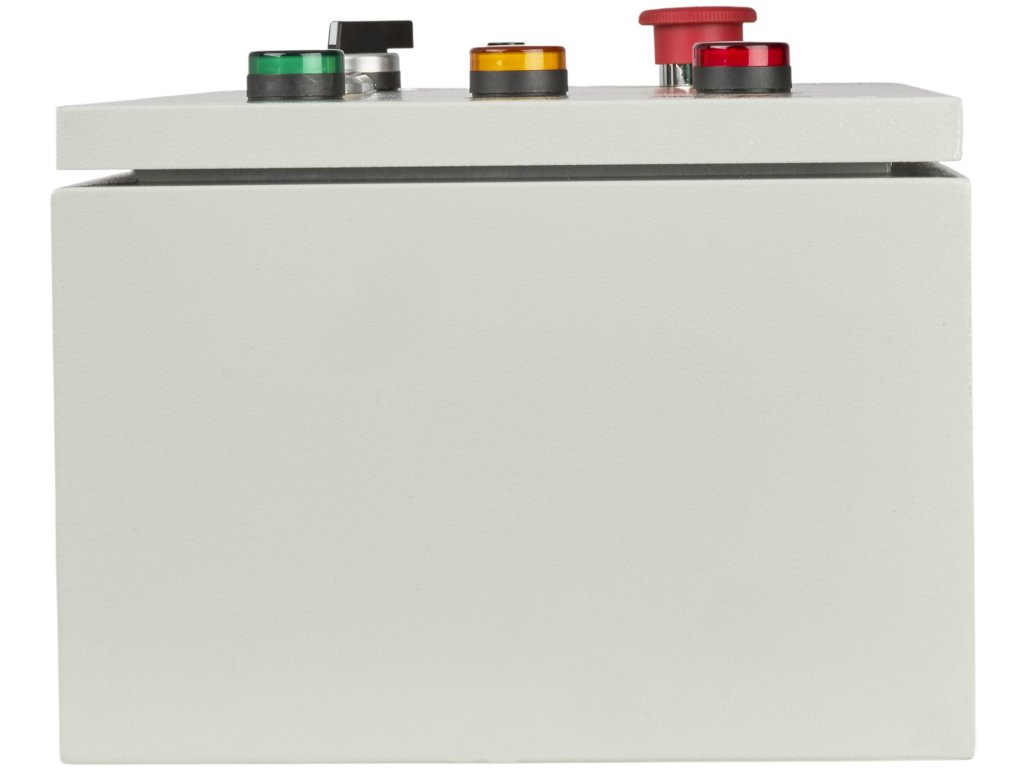

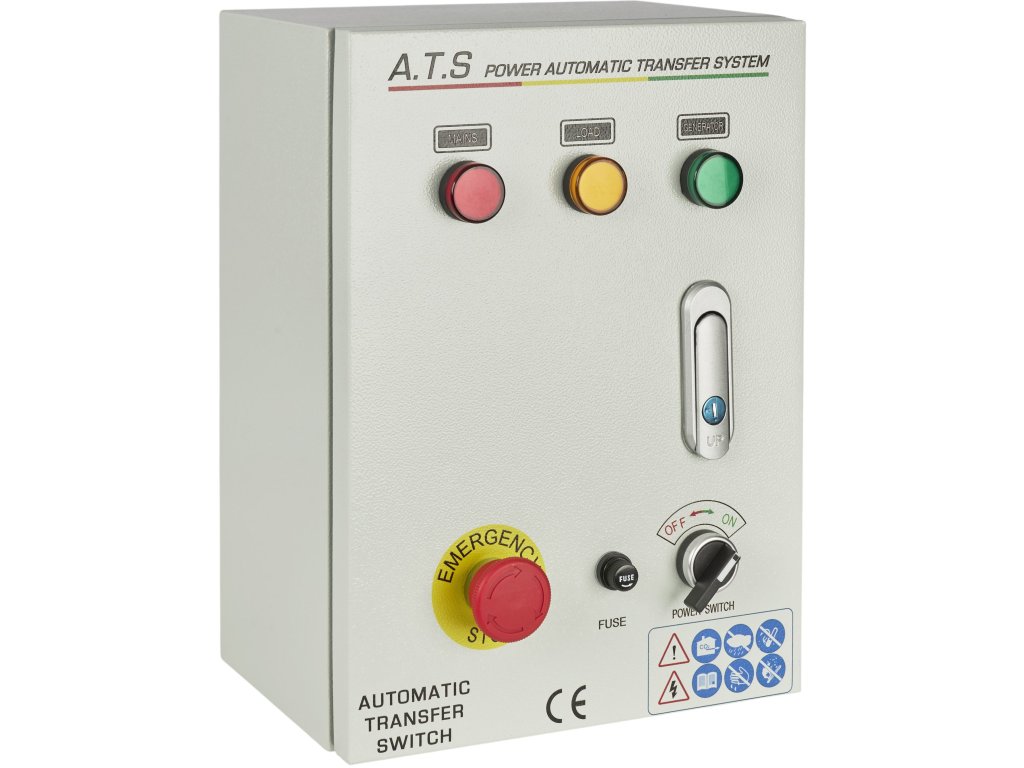

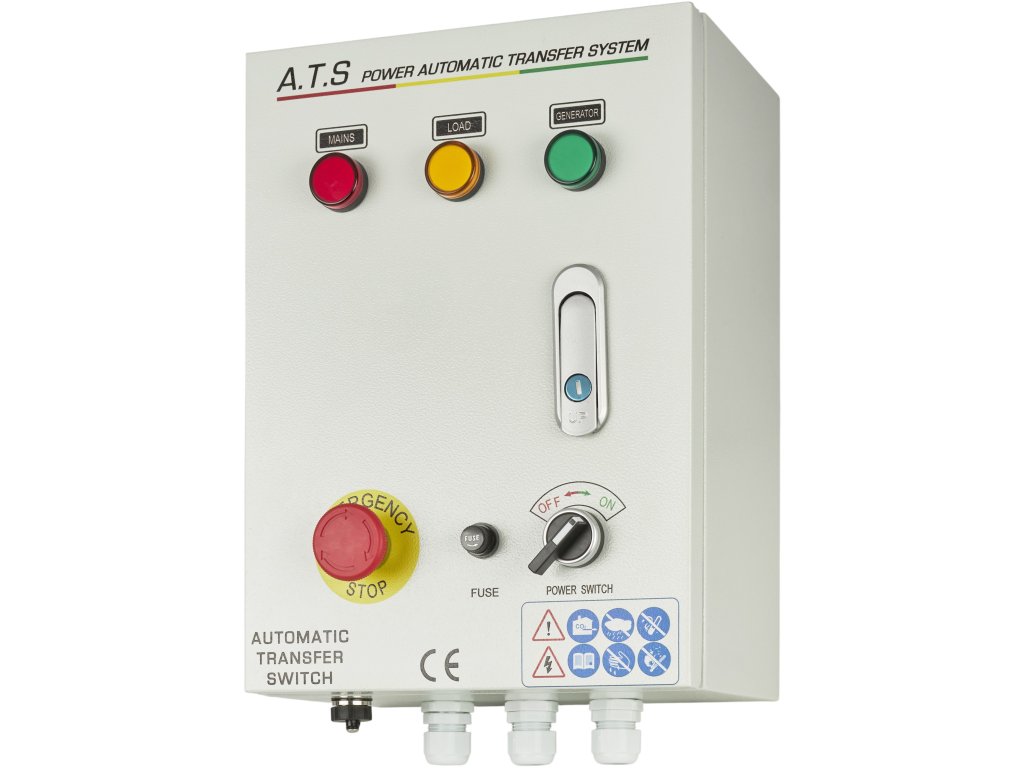

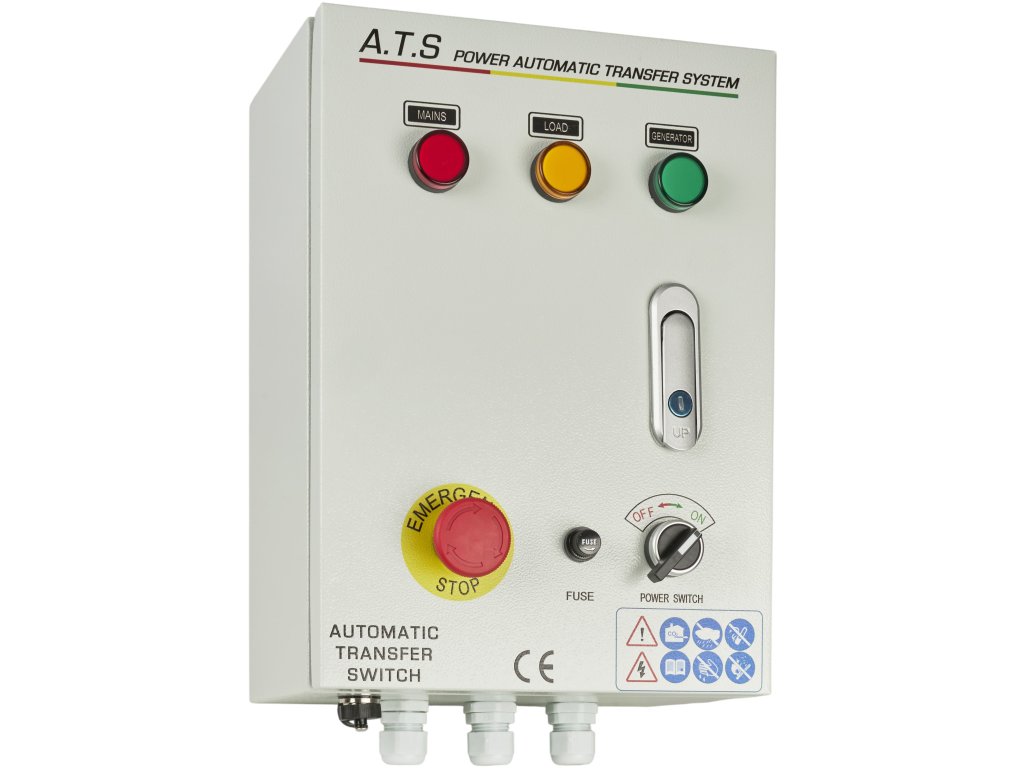

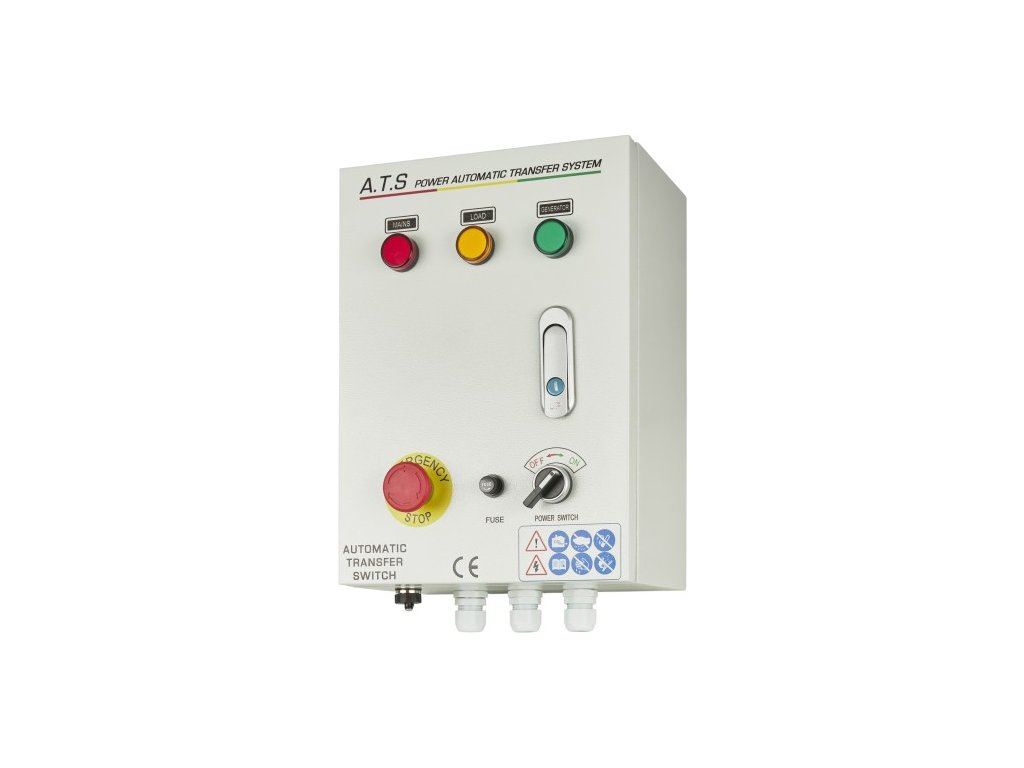

Kompaktní skříň ATS
Robustní ocelová skříň s krytím IP41 chrání elektroniku v náročných podmínkách.

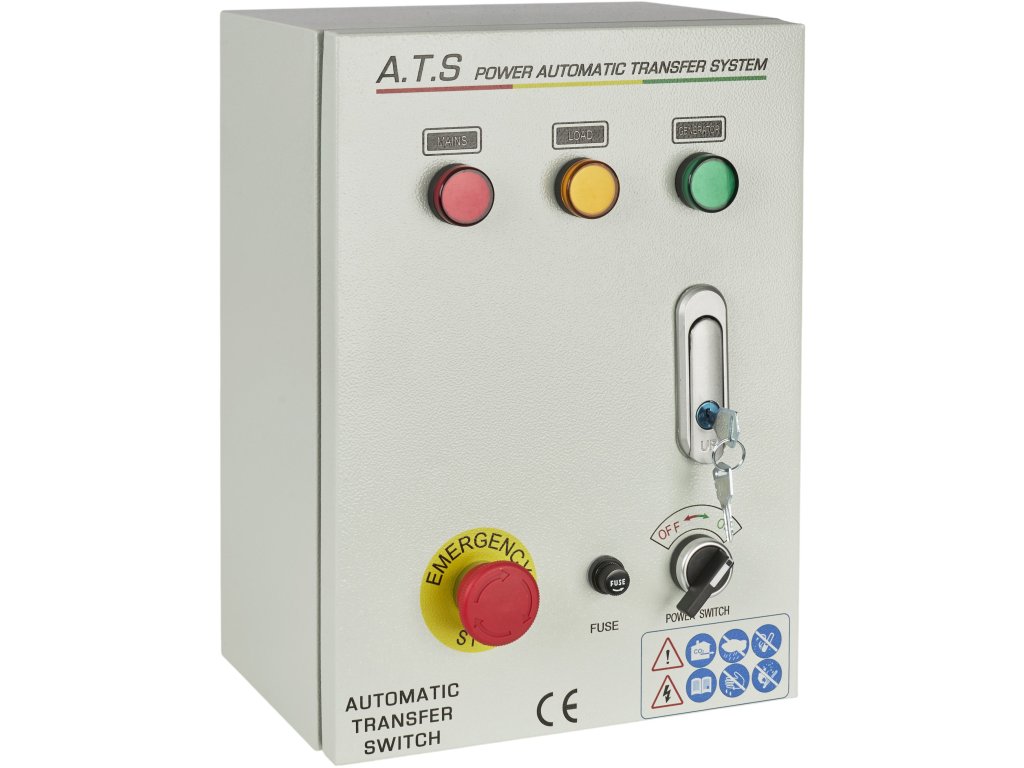

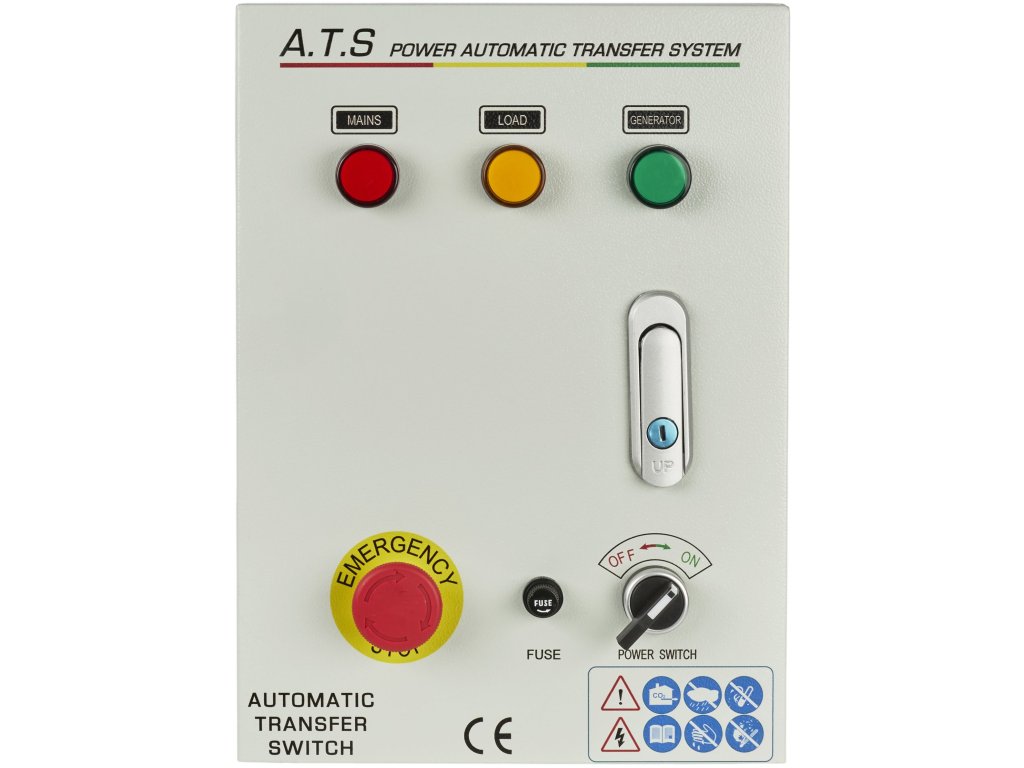

Ovládací panel
Přehledný panel s LED indikátory, přepínačem ON/OFF a tlačítkem nouzového zastavení.

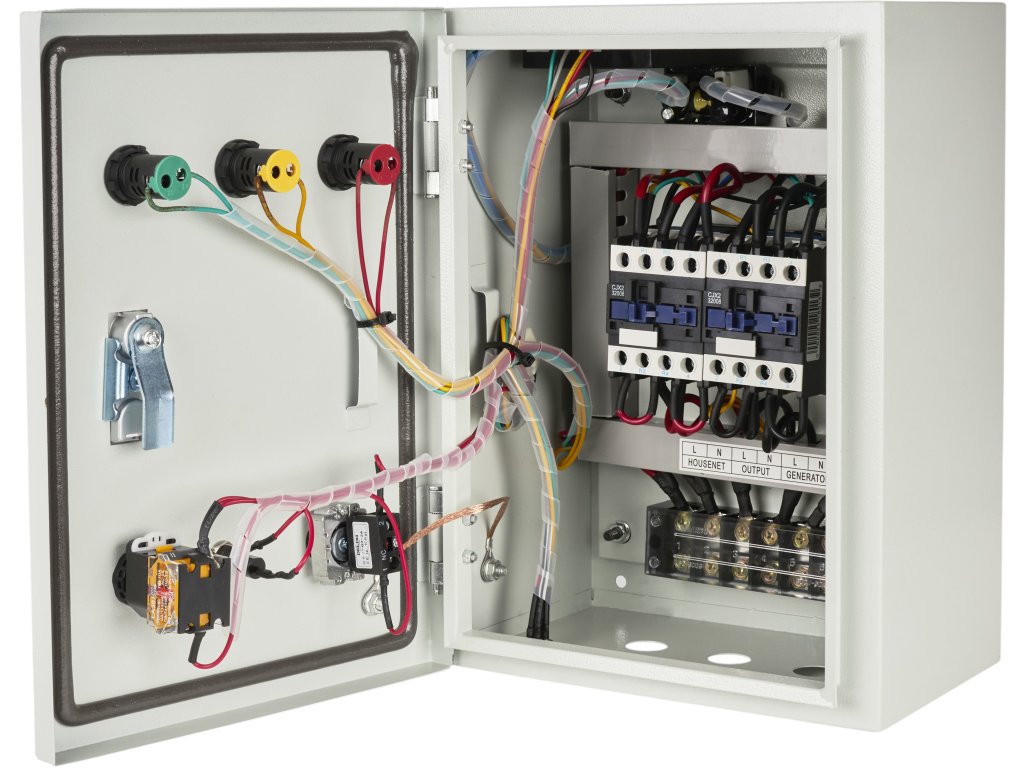

Svorkovnice uvnitř
Přehledné svorkovnice pro připojení sítě, generátoru, zátěže a uzemnění.
⚙️ Jak ATS KD198 funguje krok za krokem
Princip fungování je jednoduchý, ale spolehlivý. ATS nepřetržitě sleduje síťové napětí. Ve chvíli, kdy napětí vypadne nebo klesne mimo toleranci, spustí přesně definovanou sekvenci:
- Detekce výpadku — přístroj zaznamená ztrátu síťového napájení.
- Automatický start agregátu — přes 5pinový konektor vyšle signál ke startéru (+12 V DC) a otevře palivový elektroventil.
- Čekání na stabilizaci — ATS počká, až agregát dosáhne stabilního výstupního napětí.
- Přepnutí zátěže — zátěž se přepne na záložní napájení z generátoru; LED indikátor GENERATOR se rozsvítí.
- Návrat na síť — po obnovení síťového napájení ATS přepne zpět a agregát automaticky vypne.
🔑 Klíčové vlastnosti a výhody
Nevyžaduje žádnou obsluhu — přepíná síť a generátor bez zásahu člověka, 24 hodin denně.
MAINS (síť), LOAD (zátěž) a GENERATOR — okamžitý přehled o aktuálním stavu instalace.
Ovládá startér agregátu, palivový elektroventil i nabíjení akumulátoru (+12 V / 2 A DC).
Zámek na klíček, pojistka (FUSE), tlačítko nouzového zastavení EMERGENCY STOP a svorka uzemnění.
Provoz od –20 °C do +50 °C — spolehlivý celoroční provoz venku i uvnitř objektu.
Podporuje jednofázové AC 220 V i třífázové AC 380 V — univerzální nasazení bez omezení.
📋 Rychlý přehled parametrů
💡 Tip: Při výběru ATS se ujistěte, že váš agregát disponuje elektrickým startérem (případně palivovým elektroventilem) — jen tehdy může KD198-ATS provést plně automatické spuštění bez zásahu obsluhy. Ruční start tohoto automatizmu nevyužije.

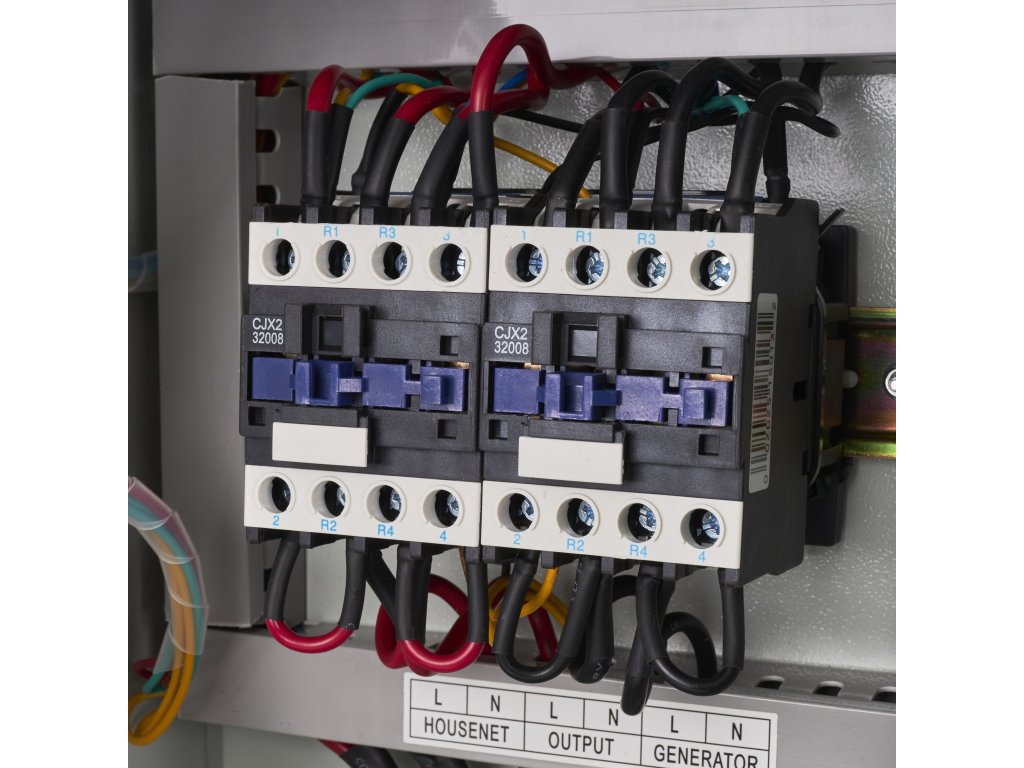

Detail svorkovnic
Přehledné svorkovnice pro síť, generátor i zátěž usnadňují profesionální instalaci.

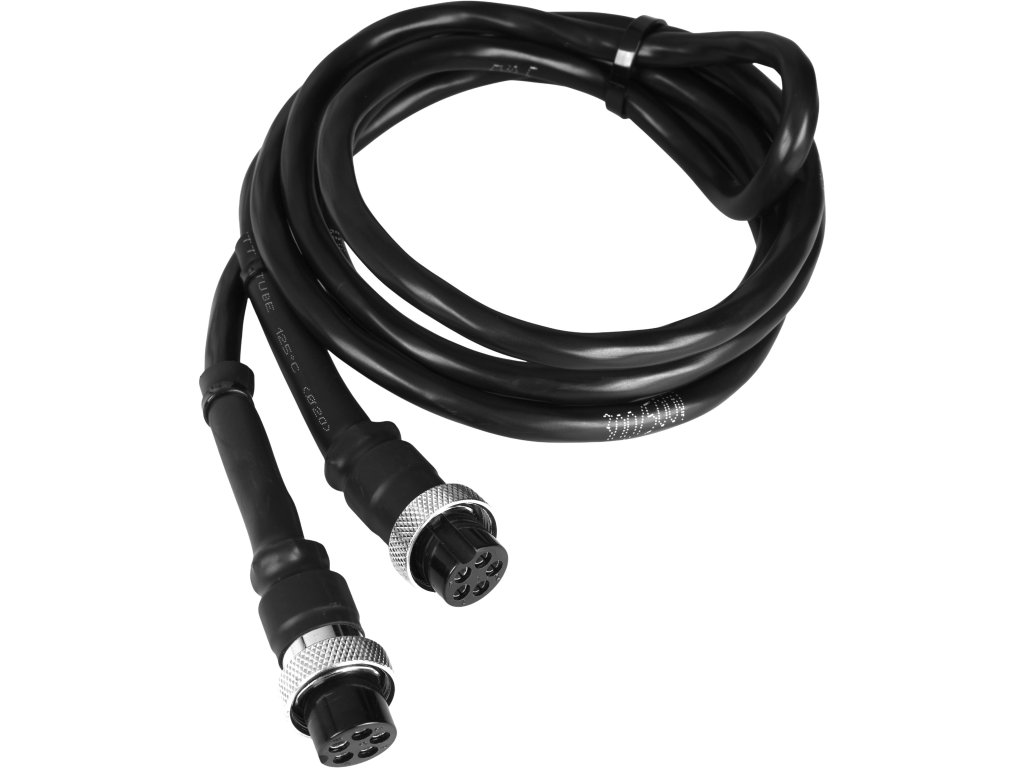

5pinový konektor
Řídicí konektor zajišťuje komunikaci s agregátem – startér, ventil i nabíjení baterie.

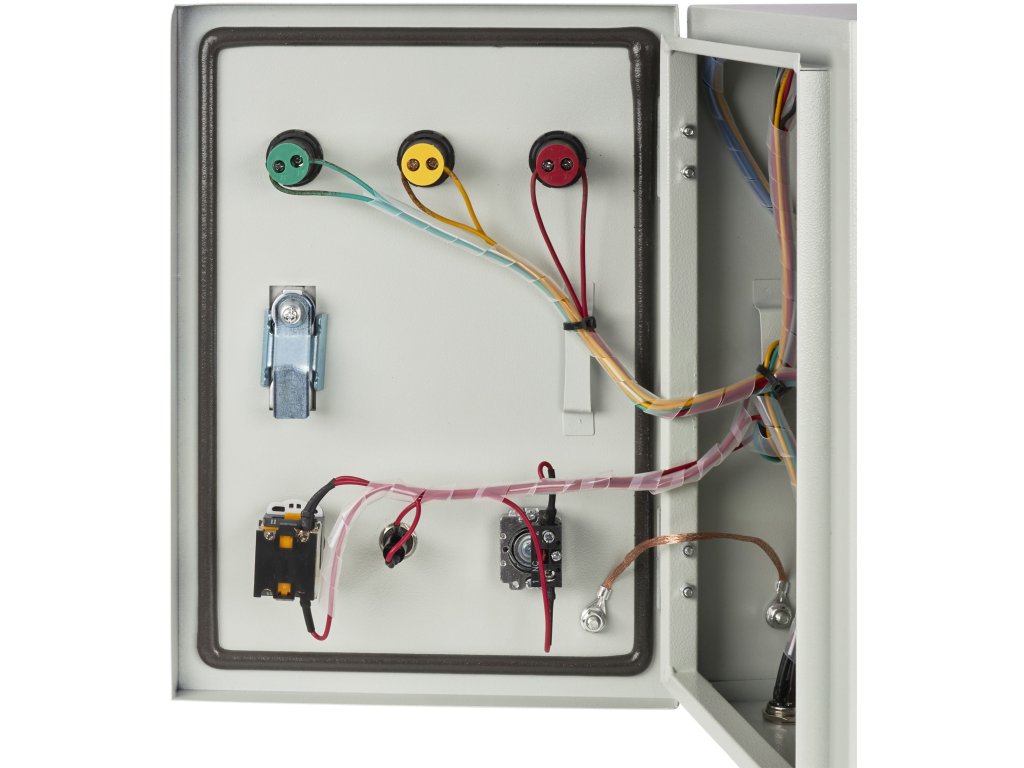

LED signalizace
Tři LED kontrolky na panelu okamžitě informují o stavu sítě, zátěže a generátoru.

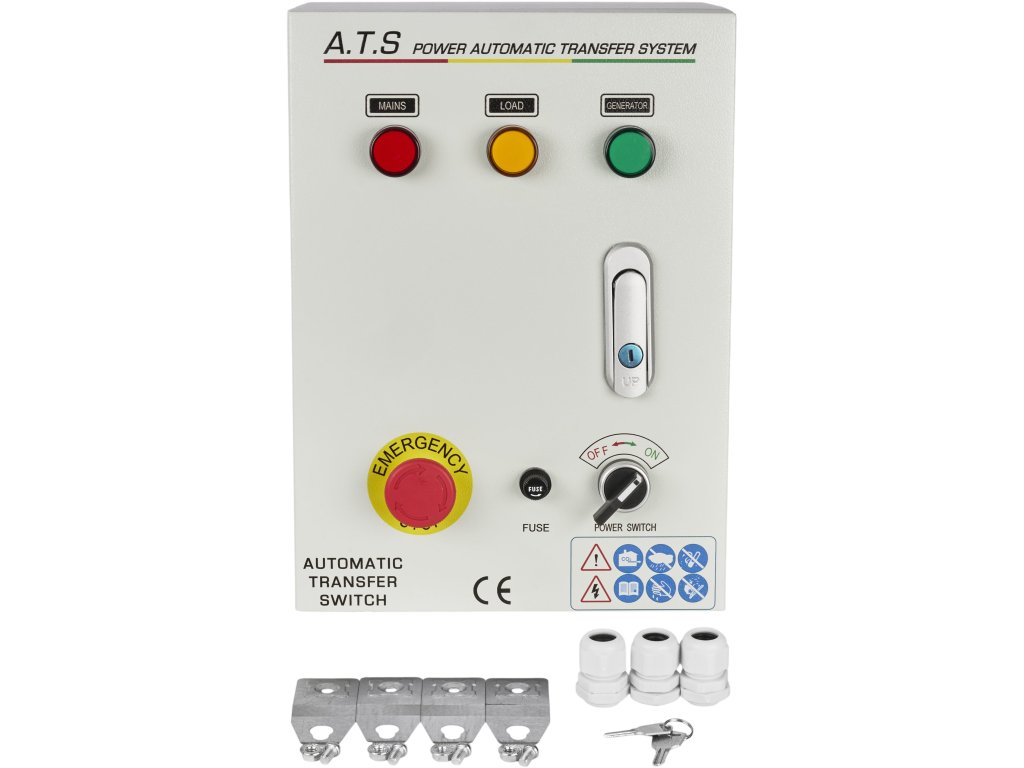

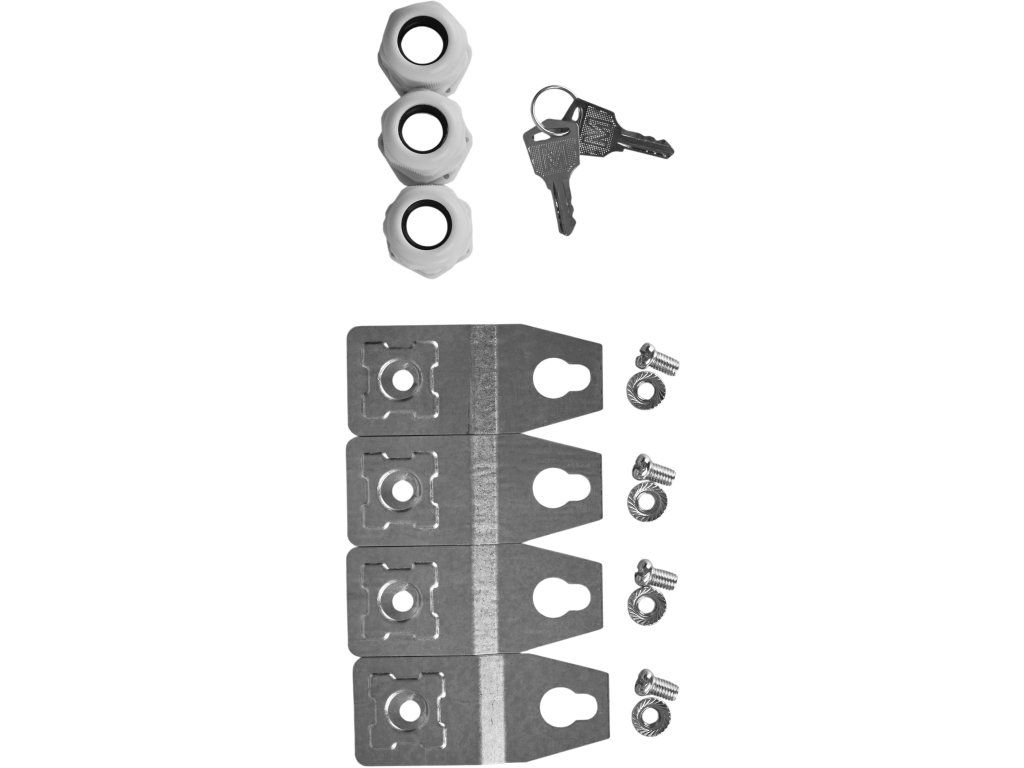

📦 Obsah balení
- ✅ Automatický přepínač ATS KD198
- ✅ Řídicí kabel 5pin
- ✅ Kabelové průchodky
- ✅ Montážní sada
- ✅ Klíčky k zámku skříně
- ✅ Návod k obsluze v českém jazyce
- ✅ Originální balení
📊 Technické parametry
| Model | KD198-ATS |
| Vstupní napětí (DC) | 8,0 – 18 V DC |
| Příkon | 10 W |
| Výstupní napětí | Jednofázový AC 220 V / Třífázový AC 380 V |
| Řídicí výstupy | DC 12 V / 2 A |
| Pracovní teplota | –20 °C až +50 °C |
| Pracovní vlhkost | 20 – 90 % |
| Skladovací teplota | –30 °C až +70 °C |
| Skladovací vlhkost | 20 – 90 % |
| Rozměry skříně | 300 × 400 × 200 mm |
| Stupeň krytí | IP41 |
| Pevnost izolace | AC 1,5 kV / 1 min |
| Řídicí konektor | 5pinový (startér, palivový ventil, nabíjení akumulátoru) |
| Indikátory | 3× LED — MAINS / LOAD / GENERATOR |
| Ovládací prvky | Přepínač ON/OFF, tlačítko EMERGENCY STOP, pojistka FUSE, zámek na klíček |
| Výrobce | Kraft&Dele |
| EAN | 5903957005782 |
❓ Často kladené dotazy
Ano, pro plně automatický provoz je elektrický startér (případně palivový elektroventil) nezbytností. ATS komunikuje s agregátem přes 5pinový konektor a vydá příkaz ke spuštění elektrickým signálem. Agregát s ručním startérem lze k ATS připojit, ale automatické spuštění bez obsluhy nebude možné.
Ano. Přepínač podporuje jednofázové napájení AC 220 V i třífázové AC 380 V. Připojení se provádí na příslušné svorkovnice uvnitř skříně. Při instalaci je nutné správně zapojit fáze dle schématu v návodu k obsluze.
Přístroj má stupeň krytí IP41, který chrání před pevnými částicemi a kapající vodou ze svislého směru. Pro instalaci v exteriéru doporučujeme umístit skříň pod přístřešek nebo do dodatečného krytu, aby byla chráněna před přímým deštěm a stříkající vodou.
Přepínač nejprve zaznamená výpadek, odešle startovací signál agregátu a počká, až generátor dosáhne stabilních parametrů napětí. Celková doba závisí na době rozběhu konkrétního agregátu — typicky se jedná o 10–30 sekund. Samotné přepnutí kontaktů proběhne okamžitě po stabilizaci.
Doporučujeme pravidelně kontrolovat stav pojistky (FUSE), utažení svorek na svorkovnicích a čistotu kontaktů 5pinového konektoru. Minimálně jednou za rok otestujte funkci ručním simulováním výpadku — přepněte přepínač do ručního režimu a ověřte, zda agregát nastartuje a přepnutí proběhne správně.
📞 Nevíte si rady? Ozvěte se – rádi vám poradíme! 😊
| Kategorie: | Nářadí |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5903957005782 |
| Dodavatel: | Kraft |
| Záruka: | 24 měsíců |
| Kód výrobce: | KD198-ATS |
| PLU kód: | KD198-ATS |
| Kód CN: | 8543 70 90 |
| Hmotnost: | 6 kg |
